Fabriquer son propre mini réfrigérateur : guide pratique

Qui n’aime pas boire son Coca-Cola bien glacé ? Et surtout, qui ne rêve pas de pouvoir en emporter partout où il va ? Vous le savez sans doute, nous ne disposons pas de beaucoup de choix :

  • Soit, nous devons en acheter, et souvent les prix sont assez chers par rapport à celui de notre marché local
  • Soit, nous en emmenons, mais il ne sera pas du tout frais. Sauf bien sûr, à condition de le boire sur le trajet
  • Ou soit tout simplement nous n’en buvons pas, parce qu’il n’y a pas de Coca-Cola sur le lieu où nous nous dirigeons ou sur celui où nous nous trouvons

Alors, que faut-il faire ? Et comment y remédier surtout ? La solution est donc là : fabriquer un mini réfrigérateur que l’on peut transporter avec soi n’importe où et n’importe quand !

A lire également : Installation de prise TV : faire appel à un électricien

  • Grâce à des vidéos vues sur YouTube, qui expliquent ce qu’il faut faire pour fabriquer un mini frigo
  • Combinées à des recherches et des documentations
  • Un mini frigo a alors pu être fabriqué !

Le mini frigo que nous allons vous montrer comporte les indications suivantes :

  • Une tension de l’ordre de 12 V DC
  • Un courant de 6 A
  • Une puissance de 72 Watts

Ainsi, dans cet article, nous allons vous détailler les étapes de la fabrication de ce mini frigo, avec les principaux matériels suivants :

A lire également : Quelles sont les étapes pour faire un nunchaku en métal ?

  • Un Module de refroidissement Thermoélectrique
  • Des Feuilles d’Acryliques
  • De la Colle



Etape 1 de la fabrication d’un mini frigo : les pièces et outils requis

  • Les pièces
    • Module de Refroidissement Thermoélectrique
    • Feuilles Acryliques de 3 millimètres
    • ARDUINO Nano
    • Module relais
    • LED
    • Support de LED
    • Résistance 1K
    • Rocker Switch
    • DC Jack
    • Pieds en Caoutchouc
    • Charnières
    • Poignée de Porte
    • Panneaux en Mousse
    • Super Glue
    • Bâtons de Colle
  • Les outils
    • Scie
    • Station de Travail Dremel
    • Outil de Rotation Dremel
    • Fer à souder
    • Pistoler à Glue



Etape 2 de la fabrication d’un mini frigo : comment ça marche ?

Toutes les informations qui concernent le fonctionnement de l’appareil et son mode de fonctionnement sont décrits ici :

  • Le cœur du mini frigo est un Modèle de Refroidissement Thermoélectrique
  • Ce dernier fonctionne grâce à l’effet Peltier
  • Le mini frigo comporte Deux Cotés : chaud et froid
  • Lorsque le Courant Electrique Continu circule au sein du Module, il génère de la chaleur :
  • Elle sera amenée d’un coté à l’autre
  • Ainsi, pendant que l’un des côtés va se refroidir, l’autre va devenir de plus en plus chaud
  • La partie « chaude » est alors attaché à un Dissipateur de Chaleur, ainsi, il reste à une Température Ambiante
  • La partie fraîche va, cependant, dépasser la Température Ambiante

Sachez que le Module Thermoélectrique est constitué par plusieurs composants :

  • Un ensemble d’éléments Semi-conducteurs qui sont de Types p et n
  • Ces derniers sont fortement dopés Avec des Supports Electriques
  • Les éléments sont ainsi disposés en rangée :
    • Connectée électriquement en série
    • Connectée thermiquement en parallèle
  • Par la suite, le tableau va être Fixé sur Deus Substrats en Céramique. Ces derniers vont se trouver sur chaque côté des Eléments

Ainsi, si vous souhaitez fabriquer ce réfrigérateur, vous avez le choix entre deux options :

  • Acheter séparément le Module Peltier, le dissipateur de chaleur ainsi que les ventilateurs
  • Acheter l’Ensemble de l’Unité qui possède tout

Mais bien sûr, il est préférable de choisir la seconde option. Sauf si vous possédez encore d’anciens CPU et SMPS. Dans ce cas-là, vous pouvez très bien opter pour la première option.



Etape 3 de la fabrication d’un mini frigo : découper les Feuilles Acryliques

Avant de couper les Feuilles d’Acrylique, certaines mesures doivent être prises. Voici les petites astuces que nous vous proposons :

  • Mesurez la taille d’une canette habituelle
  • Finalisez la Taille du réfrigérateur

Par conséquent, vous allez aboutir sur un réfrigérateur possédant la taille suivante :

  • 15,2*28*25,5 (ce sont respectivement la longueur, la largeur et la hauteur de la cannette)

Ainsi, afin de créer une boîte possédant ces mesures, il vous faudra 6 Feuilles Rectangulaires, avec les dimensions suivantes :

  • Base : 28*15,2
  • Au-dessus : 28*15,2
  • Mur latéral gauche : 28*25,5
  • Mur latéral droit : 28*25,5
  • Porte avant : 15,2*25,5
  • Arrière : 15,2*25,5

Cependant, rappelez-vous que la Taille de la Couverture Avant et Arrière mesure : (15,2cm -2*épaisseur acrylique) *25,5

A part ces 6 feuilles d’acrylique, il vous faudra d’autres feuilles supplémentaire afin de Créer différents compartiments.

Par ailleurs, la scie vous sera utile pour Couper les Feuilles Acryliques de 4 millimètres d’épaisseur. Et surtout, le plus important, n’oubliez pas de porter des Lunettes de Sécurité lorsque vous procédez à la coupe !



Etape 4 de la fabrication d’un mini frigo : couper la Fente pour le Module Peltier

Afin de réparer le Module de Refroidissement Thermoélectrique, voici ce que vous devez faire :

  • Mesurez le Radiateur en Plastique du côté froid
  • Marquez les Contours sur la Feuille Acrylique. Ainsi, la feuille aura une taille identique à la Couverture Avant et Arrière : 15,2-(2*épaisseur d’acrylique) *25,5
  • Percez une Trou dans la zone qui est marquée
  • Insérez la lame
  • Suivez ensuite les lignes marquées afin de découper la fente



Etape 5 de la fabrication d’un mini frigo : peindre les Feuilles d’Acrylique

  • Ouvrir le couvercle de Protection de l’Acrylique
  • Si vous avez des Feuilles d’Acrylique transparentes, vous pouvez très bien les peindre en blanc
  • Pour cela, pulvérisez de drap les feuilles. Vous pouvez éviter la Porte Avant ainsi que les compartiments

Bien sûr, vous n’êtes pas obligé de passer par cette étape. En effet, vous pouvez choisir la couleur que vous voulez. Et si vous ne voulez pas les peindre, vous pouvez les laissez telles qu’elles sont. Et vous pouvez même directement acheter des feuilles d’Acryliques blanches.

Pour votre sécurité, n’oubliez pas ceci :

  • Peinturez les feuilles dans un lieu ventilé
  • Si possible, faites-le à l’extérieur
  • Portez un masque de nez



Etape 6 de la fabrication d’un mini frigo : faire des Trous pour le Débit d’Air

Vous devez disposer 2 ventilateurs de 12V afin de dissiper la Chaleur du dissipateur de Chaleur côté chaud. En effet :

  • L’ensemble de l’unité va être conservé dans l’enceinte
  • Ainsi, il faut prévoir un flux d’air

N’oubliez pas de marquer la Taille des ventilateurs au niveau des parois latérales.

  • Le contour a une forme carrée
  • Afin d’obtenir un cercle, servez-vous d’une boussole
  • Faites des Tours tout autour

Cependant, retenez bien ces informations :

  • Avec des trous de 8 millimètres faits par une perceuse, le travail est assez difficile. En effet, il faut faire des trous bien plus gros dans l’Acrylique
  • Ainsi, nous vous conseillons d’utiliser le Poste de Travail Dremel. Il vous permettra de faire des trous dans le cercle



Etape 7 de la fabrication d’un mini frigo : collez l’Unité de Refroidissement

  • Prendre la Feuille à Fente
  • Coller le Radiateur en plastique

Afin de garantir l’étanchéité parfaite, appliquez une colle suffisante autour. En effet :

  • Si vous ne le faites pas bien, de l’air chaud pourra entrer au sein des joints latéraux



Etape 8 de la fabrication d’un mini frigo : montage du Séparateur

  • Gardez l’une des Parois Latérales sur la table
  • Placez l’Unité de Refroidissement
  • Mesurez toute sa longueur
  • Marquez d’une ligne la Séparation entre le Côté Chaud et le Côté Froid
  • Appliquez une Colle Chaude sur la ligne
  • Placez ensuite la feuille séparatrice

Afin de maintenir perpendiculairement la feuille, servez-vous d’un objet solide rectangulaire. Par exemple, vous pouvez utiliser une batterie d’Acide au Plomb de 12 V.



Etape 9 de la fabrication d’un mini frigo : rejoindre les 2 parois latérales

  • Placez la feuille de Base
  • Collez la structure que vous avez fabriquée précédemment
  • Collez l’autre Paroi Latérale au niveau de la plaque séparatrice



Etape 10 de la fabrication d’un mini frigo : ajouter des supports au Module de Refroidissement

Pour contenir tout l’ensemble de l’unité, il faut utiliser des supports. En effet :

  • Le radiateur combiné aux 2 ventilateurs pèsent lourds
  • Lorsque le tout est collé sur la surface, la colle peut se briser

Pour obtenir ce support :

  • Couper la Mousse de Petite taille
  • Vous pouvez aussi utiliser du thermocol
  • Insérez-le par la suite en-dessous des 2 ventilateurs



Etape 11 de la fabrication d’un mini frigo : préparation du panneau arrière

Au sein du panneau arrière, vous devez installer :

  • Le jack d’entrée CC
  • Un interrupteur
  • Une LED, notamment pour l’indication. Vous pouvez employer un support LED afin de bien réparer le LED

Par ailleurs :

  • Mesurez la Taille des Pièces
  • Faites des Fentes pour elles.
    • Vous pouvez utiliser une perceuse afin de réaliser la fente circulaire
    • Vous pouvez employer une scie afin de faire une rainure rectangulaire

Par la suite, il ne vous reste plus qu’à insérer les composants, puis de les coller avec la Feuille Acrylique.

  • Faites la soudure de 2 fils à la Prise DC :
    • Le fil rouge va à la Borne positive
    • Le fil noir va à la Borne négative
  • Soudez une Résistance 1K au niveau de la jambe longue de votre LED (+)
    • Sur l’autre Extrémité de la Résistance, soudez un fil rouge
    • Soldez un Fil noir sur la Jambe Courte de votre LED (-)
    • Afin d’éviter un Court-circuit entre les Fils, utilisez un Tube Thermorétractable
  • Coupez par la suite 2 fils longs (noir et rouge)
    • Cela va permettre d’alimenter le Module Peltier
  • Réalisez enfin votre circuit



Etape 12 de la fabrication d’un mini frigo : arrangement pour le Plateau Coulissant

L’idée est de Créer 2 compartiments froids dans le réfrigérateur :

  • Le premier pour les Boîtes de Coca
  • Le second pour les chocolats

Concernant les dimensions :

  • La hauteur du Coca-Cola ordinaire, qui est de 12,7 cm, est légèrement inférieure à celle du Compartiment Inférieur

Si vous souhaitez faire la même organisation que celle de votre Réfrigérateur Domestique, il vous faudra quelques supports afin de maintenir le Bac. Pour cela, suivez les instructions suivantes :

  • Coupez des petites bandes d’Acryliques
  • Pour plus d’épaisseur, sauf si votre feuille est plus épaisse, collez 2 bandes ensemble
  • Collez par la suite ces bandes sur la Paroi Latérale
  • Gardez une espace : l’épaisseur du plateau et une certaine Marge
  • Collez une Bande similaire sur le mur
  • Pour un autre Mur Latéral, répétez le processus
  • Enfin, insérez le plateau, composé de feuilles de 3 millimètres
  • Cependant, sachez que c’est la taille de Votre Compartiment qui détermine la taille du plateau

Retenez bien ceci :

  • Les 2 bandes latérales doivent être à la même Hauteur de la Base
  • Le cas échéant, vous n’aurez pas un plateau horizontal



Etape 13 de la fabrication d’un mini frigo : création d’un compartiment pour les Circuits Electroniques

Divisez le compartiment Côté Chaud en 2 parties. Il en est plus ou moins de même pour le compartiment Côté Froid :

  • Sur la partie inférieure, il y a les ventilateurs ainsi que le Dissipateur de Chaleur
  • Sur la partie supérieure, il y a le Circuit Electronique. Ce dernier permet le contrôle de la Température du réfrigérateur



Etape 14 de la fabrication d’un mini frigo : isoler l’intérieur

La chambre froide doit être correctement isolé.

  • Cela permet d’améliorer l’effet de Refroidissement
  • Une mousse de 5 millimètre permet déjà l’isolation

Voici ce que vous devez faire :

  • Mesurez les Tailles de la Totalité de la Paroi du Compartiment à Froid
  • Coupez le Panneau de Mousse à la taille voulue
  • Optez pour de la Colle Chaude afin de coller la Surface Acrylique
  • Pour une parfaite étanchéité, appliquez une Colle chaude



Etape 15 de la fabrication d’un mini frigo : faire l’Avant de la Porte

Si vous voulez voir l’intérieur de votre frigo, optez pour une porte d’entrée qui est transparente. Cependant, tenez compte de cette information :

  • L’isolement de la porte va favoriser l’efficacité du refroidissement
    • Marquez la Bordure Latérale de 1 centimètre sur le Couvercle de Protection Acrylique de la Porte Avant
    • Décollez le Papier Protecteur
    • Peinturez la zone frontalière puis laissez sécher une heure
    • Epluchez par la suite la Couverture de Protection de la partie qui n’est pas peinte
    • Montez la charnière
    • Manipulez grâce à la super glue



Etape 16 de la fabrication d’un mini frigo : étanchéité de la Porte Avant

  • Couper des feuilles de Planche de Mousse de 1,5 centimètre de largeur
  • Collez-les sur la Bordure de la Porte, sur la partie qui est peinte
  • Fermez par la suite la porte
  • Vérifiez que l’étanchéité et le raccord sont corrects



Etape 17 de la fabrication d’un mini frigo : contrôler la température



Un Arduino est nécessaire :

  • Il permettra de mesurer la température du Compartiment à Froid grâce à un capteur de température qui est étanche
  • En dessous de 03 degrés, l’alimentation de l’Unité de Refroidissement sera coupée par un relais
  • A 7 degrés, elle sera de nouveau allumée

Grâce à cela, vous économiserez de l’énergie tout en maintenant la température du Réfrigérateur.

  • L’Arduino ainsi que l’autre circuits sont à placez au niveau du Compartiment Supérieur Côté Chaud.
  • Pour une connexion facile, vous pouvez utiliser un mini pain :
    • Soudez 3 broches mâles pour la connexion de la Planche à pain au capteur de Température
  • Utilisez un ruban adhésif pour isoler l’articulation
  • Collez enfin le capot supérieur

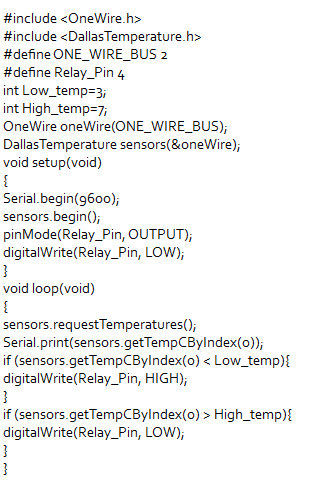

Le Code Arduino est décrit ci-après :

Source image : Pixabay



Etape 18 de la fabrication d’un mini frigo : Joindre les Piends en Caoutchouc

  • Attachez 4 Pieds en caoutchouc Antidérapant à la Base parce que les feuilles Acryliques sont glissantes
  • Votre réfrigérateur sera stable, peu importe la surface



Etape 19 de la fabrication d’un mini frigo : Profitez des Coca glacés !

Votre réfrigérateur est enfin terminé, allumez-le !

  • Une alimentation de 12V, 10 A ou même plus
  • Allumez ensuite le voyant. Votre ventilateur émettra un son
  • Attendez 10 à 15 minutes
  • Vos sodas et votre nourriture sont désormais bien réfrigérés !

Vous n’avez donc plus qu’à profiter de votre mini frigo portable !





Laisser un commentaire
